混凝土裂缝是建筑结构中常见的病害问题，虽部分裂缝不会立即影响结构承载能力，但裂缝的存在会加速钢筋锈蚀、降低结构防水气密性，甚至引发安全隐患。因此，需根据裂缝的成因、宽度、深度、稳定性及修复目标，选择针对性的修复方法。目前主流修复方法包括表面封闭法、注射法、压力灌浆法和填充密封法，具体适用场景与操作要点如下：

　　一、表面封闭法

　　表面封闭法利用混凝土裂缝的毛细作用，使低粘度、高渗透性的修复胶液自然渗入裂缝内部，从而封闭裂缝通道。该方法适用于处理宽度≤0.2mm的微小独立裂缝或网状裂缝，尤其适合对外观和表面密封性有要求的部位。

　　若修复部位需具备防渗功能，可在胶液固化后，于混凝土表面粘贴碳纤维复合材料，进一步增强密封效果，同时提升表面抗裂性能。

　　二、注射法

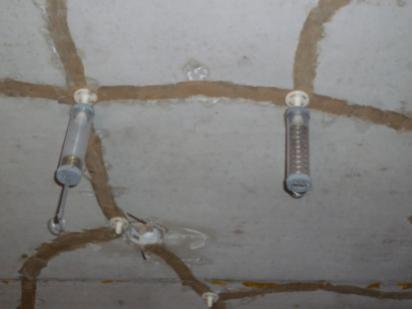

　　注射法通过专用注射器和底座，将低粘度、高强度的裂缝修补胶在一定压力下注入裂缝内部。操作前需先用密封胶封闭裂缝表面，仅预留注胶口，确保胶液能充分填充裂缝。

　　该方法适用于处理宽度0.15mm≤w≤1.5mm的静态独立裂缝、贯穿性裂缝，以及混凝土蜂窝状局部缺陷的加固与封闭，能有效恢复结构的整体性。

　　三、压力灌浆法

　　压力灌浆法采用高压灌浆机，将修复胶液以较高压力(具体参数参照产品说明书)压入裂缝，可使胶液深入填充蜿蜒曲折的深层裂缝。

　　此方法适用于大型结构的贯穿裂缝、大体积混凝土的蜂窝状严重缺陷，以及深度较大的复杂裂缝，能有效解决普通方法难以触及的深层病害，恢复结构的承载能力和耐久性。

　　四、填充密封法

　　填充密封法需先在构件表面沿裂缝切割V型槽，槽深不小于20mm、槽宽不小于15mm，然后向槽内填充改性环氧树脂裂缝胶或弹性填充材料，必要时可粘贴碳纤维复合材料作为附加约束。填充完成后，需在表面设置保护层，增强修复部位的耐磨性和耐久性。

　　该方法适用于处理宽度≥0.5mm的活动裂缝和静止裂缝，尤其适合裂缝宽度较大、可能存在变形的部位，弹性填充材料可适应裂缝的微小位移，避免修复后再次开裂。

　　混凝土裂缝的及时处理，是保障结构安全、延长建筑使用寿命的关键。在选择修复方法时，需综合评估裂缝特性与使用需求，确保修复效果满足结构安全和功能要求。
