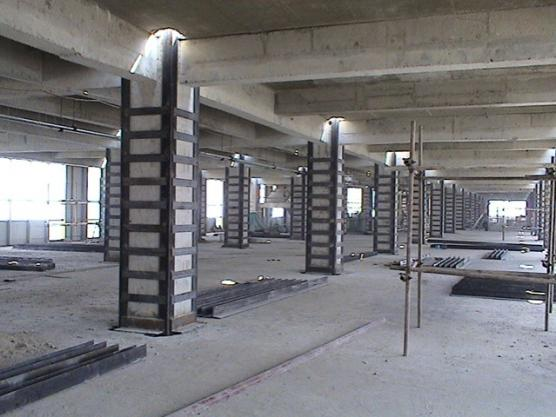

柱外包钢加固是一种高效的混凝土柱结构补强技术，其核心原理是通过在原混凝土柱外侧包裹角钢、钢板或钢管等钢材，并利用高强灌浆料或结构胶实现钢材与柱体的紧密粘结，使二者形成协同受力的整体结构。这一技术将原柱“混凝土单独受力”的模式，转变为“混凝土-钢材共同受力”的复合模式，从而大幅提升柱体的抗压、抗弯及抗剪能力，显著增强其承载性能与抗震水平。

　　一、柱外包钢加固的计算方法

　　柱外包钢加固的计算需严格遵循《混凝土结构加固设计规范》(GB 50367)等相关标准，核心围绕承载力、刚度及连接构造三个维度展开，确保加固方案的安全性与合理性。

　　(一)基本计算原则

　　承载力计算：涵盖轴心受压、偏心受压及抗剪承载力三个核心方向，需结合原柱性能与外包钢参数，精准核算加固后的极限受力能力;

　　刚度计算：需评估加固后柱体刚度变化对整体结构体系的影响，避免因刚度突变引发应力集中;

　　连接构造验算：验证钢材与原柱的粘结、焊接或螺栓连接强度，确保外力可有效传递，防止出现界面脱开、连接失效等问题。

　　(二)轴心受压柱加固计算

　　对于轴心受压柱，加固后的极限承载力可通过混凝土与钢材的受力叠加进行计算，公式如下： $$N_u = alpha_c f_c A_c + alpha_s f_y A_s$$

　　$N_u$：加固后柱的极限承载力;

　　$alpha_c$：混凝土强度折减系数(考虑原柱损伤及协同受力效率，通常取0.85);

　　$f_c$：原混凝土柱的抗压强度设计值;

　　$A_c$：原混凝土柱的横截面面积;

　　$alpha_s$：钢材强度折减系数(考虑焊接损耗及应力分布，通常取0.9);

　　$f_y$：外包钢材的屈服强度设计值;

　　$A_s$：外包钢材的总横截面面积。

　　(三)偏心受压柱加固计算

　　偏心受压柱需同时考虑轴力与弯矩的耦合作用，加固后的极限承载力需扣除弯矩产生的附加影响，公式如下： $$N_u = alpha_c f_c A_c + alpha_s f_y A_s - frac{M_u}{e}$$

　　$M_u$：柱的极限弯矩承载力;

　　$e$：荷载作用下的偏心距(需结合原柱受力状态与加固方案确定)。

　　(四)抗剪承载力计算

　　外包钢加固后，柱的抗剪承载力由原混凝土柱与外包钢材共同承担，公式如下： $$V_u = V_c + V_s$$

　　$V_c$：原混凝土柱的抗剪承载力(按规范公式计算);

　　$V_s$：外包钢材的抗剪贡献，由缀板、钢板的剪切强度及连接方式决定。

　　(五)刚度计算

　　加固后柱的等效刚度可通过混凝土与钢材的刚度叠加近似计算，公式如下： $$EI = E_c I_c + E_s I_s$$

　　$E_c$：混凝土的弹性模量;

　　$I_c$：原混凝土柱的截面惯性矩;

　　$E_s$：钢材的弹性模量;

　　$I_s$：外包钢材对柱体中性轴的惯性矩。

　　二、柱外包钢加固的施工步骤

　　柱外包钢加固需遵循“检测-设计-施工-验收”的标准化流程，每一步骤均需严格把控，确保加固效果与设计要求一致。

　　(一)前期准备

　　结构检测：采用回弹法、超声波法或钻芯法检测原混凝土强度，通过钢筋扫描仪确定内部钢筋配置，同时排查柱体裂缝、锈蚀等损伤情况，形成完整的检测报告;

　　设计计算：基于检测数据，结合建筑使用需求，通过结构计算确定外包钢的规格、布置方式(全包/半包/角钢+缀板)及连接工艺(焊接/螺栓/粘结);

　　材料准备：采购符合设计标准的钢材(如Q235/Q345角钢、钢板)、高强微膨胀灌浆料或A级环氧树脂结构胶、8.8级及以上高强螺栓，确保材料质量证明文件齐全。

　　(二)表面处理

　　混凝土柱表面处理：使用角磨机彻底清除柱体表面的松散层、浮浆、油污及旧涂层，打磨至坚实骨料外露，并用高压空气吹扫粉尘，最后用丙酮擦拭表面，保证粘结面干燥清洁;

　　内部钢筋处理：若柱内钢筋存在锈蚀，采用喷砂或除锈剂清除锈层，对锈蚀严重、截面损失超过10%的钢筋，通过补焊同规格钢筋或增设箍筋进行补强。

　　(三)外包钢安装

　　定位与组装：按照设计图纸在柱体四角或四周精准定位钢材，通过临时夹具固定位置后，采用缀板将各段钢材焊接为整体，形成封闭或半封闭的钢套，确保钢材与柱体表面贴合间隙≤3mm;

　　连接加固：焊接作业采用小电流、分段对称焊接工艺，避免高温损伤混凝土;螺栓连接需使用扭矩扳手施加规定预紧力，确保连接牢固;

　　灌浆/注胶作业：采用压力注浆法从下往上灌注高强灌浆料，或使用注胶枪注入结构胶，过程中实时观察排气孔，待溢出均匀连续的胶料后封堵注入口，确保胶料填满所有空隙。

　　(四)防腐与养护

　　防腐处理：待灌浆料或结构胶完全固化后，对外包钢材表面进行除锈打磨，涂刷环氧富锌底漆+聚氨酯面漆的防腐涂层，或直接采用镀锌钢材，从源头降低锈蚀风险;

　　养护与验收：按材料要求进行养护(灌浆料养护时间不少于7天，结构胶固化时间不少于72小时)，养护期满后开展质量验收：通过超声波检测灌浆密实度，采用磁粉探伤检查焊缝缺陷，结合外观检查与荷载试验，确认加固效果符合设计要求。

　　三、工程应用关键注意事项

　　材料匹配管控：确保钢材与灌浆料/结构胶的线膨胀系数、粘结强度等性能参数匹配，避免因温度变化或材料收缩导致粘结界面脱开;

　　焊接热影响防控：焊接时采用湿布包裹柱体等降温措施，控制热输入，避免高温导致混凝土内部水分蒸发、强度受损;

　　节点强化处理：柱与梁、基础的连接部位是应力集中区域，需通过增设加劲板、加大缀板密度等方式强化节点，保证力的有效传递;

　　施工过程监测：加固全程对柱体的竖向变形、侧向位移进行实时监测，一旦发现异常变形立即暂停施工，排查原因并采取应急措施，确保结构安全。 (AI生成)
