粘钢加固作为现代建筑结构加固的重要方法，通过将高强度钢板与混凝土构件有机结合，显著提升了结构的整体性能。该方法充分利用钢材优异的抗拉性能和混凝土良好的抗压特性，形成优势互补的复合材料体系，在提高构件抗弯、抗剪承载力方面具有突出效果。

　　承载力提升机制与幅度

　　工程实践表明，粘钢加固可使混凝土结构正截面受弯承载力提升达40%。这一设计限值的确立基于以下考量：既要充分发挥钢材的强度优势，又要避免因受弯承载力过高导致构件出现受剪破坏先于受弯破坏的非理想破坏模式。试验数据证实，采用复合粘钢加固技术能同步增强梁体的抗弯和抗剪性能，通过有限元分析与承载力计算公式验证，其理论预测与实际测试结果具有良好吻合度。

　　关键技术影响因素

　　材料性能把控

　　粘钢胶的品质直接影响加固效果，应选用符合GB50550标准的改性环氧类结构胶，其具有高强度、耐老化特性，长期使用温度需控制在60℃以下。钢板宜采用Q235或Q345级钢材，厚度以3-6mm为佳，最大不超过10mm，确保与混凝土的协同变形能力。

　　精细化设计要点

　　钢板布置需通过专业结构计算确定，在受拉区粘贴层数不超过3层，受压区不超过4层。特殊情况下应对灌注胶进行试配，测定其初黏度和适用期，保证在复杂构造部位能充分填充缝隙。

　　施工质量控制

　　施工过程需严格执行表面处理(混凝土基面含水率≤4%)、胶黏剂涂布(厚度控制在2-3mm)、加压固化(压力0.2-0.3MPa)等关键工序。尤其应注意边缘部位的密实度，避免产生空鼓现象。

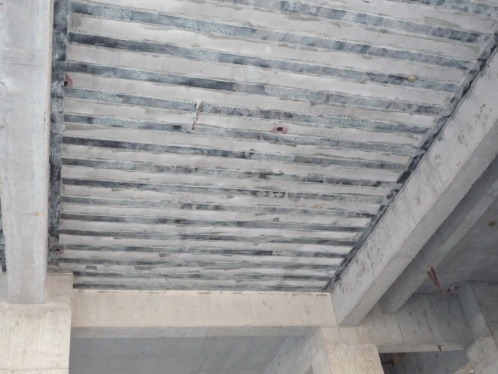

　　工程应用优势

　　与传统加固方法相比，粘钢技术具有显著优势：施工周期缩短50%以上;结构自重增加不足5%;对建筑使用空间基本无侵占。典型案例显示，某工业厂房采用粘钢加固后，楼面承载力提升38.7%，挠度降低至规范允许值的1/3;沿海某码头工程应用后，结构耐久年限从10年延长至30年。

　　质量保证体系

　　加固完成后应建立三级检验制度：采用锤击法检查空鼓率(≤5%)，红外热成像检测胶层均匀性，并定期复查接缝状态。对于特殊环境(如高湿、腐蚀性介质)下的工程，还需额外进行耐环境性能评估。

　　该技术的综合效益已在抗震加固、超限结构改造等多个领域得到验证，规范化的设计施工可确保结构安全系数提升15%-25%，为建筑工程的全生命周期性能优化提供可靠解决方案。
