出屋顶的无筋砖烟囱在地震作用下是最易损坏倒塌的结 构,故一般应进行加固处理。常用的方法有外包型钢加固和 拆除改换钢烟囱两种方案,前者适用于高度H<5m及外观质量 较好的砖烟囱;后者适用于H>5m的情况。下面就和UETER加固设计一起看一下出屋顶烟囱加固的介绍。

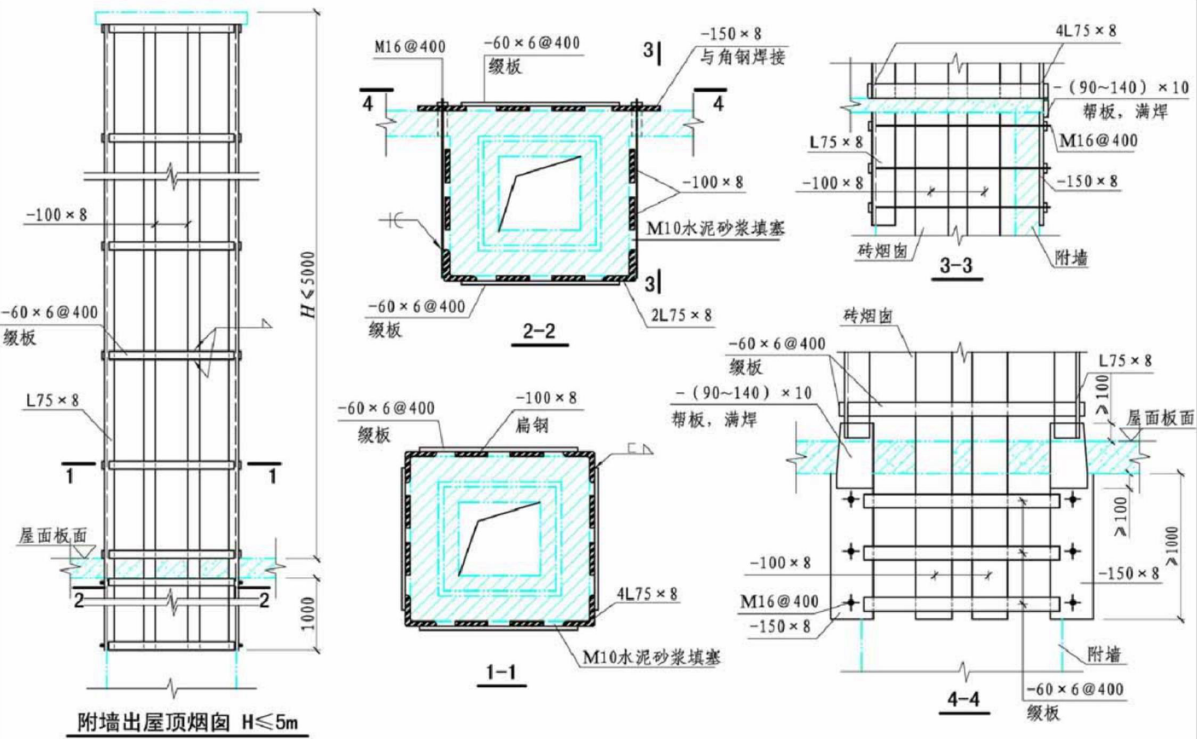

外包钢加固
1烟肉四大角外包规格为L75×8角钢,且烟肉每侧中部各 附加2条-100×8扁钢。角钢及扁钢应向下伸过屋面板底面1m 此段烟囱附墙面角钢改用-150×8扁钢代替。
2角钢及扁钢以-60×6@500缀板焊接连接,其屋顶以下附 墙面扁钢则以M12螺栓拉结。
3角钢、扁钢与烟囱贴合面间应采用水泥砂浆填塞,也可 采用灌浆料进行压注。
4型钢表面宜包裹钢丝网并抹厚度不小于25mm厚的1:3水 泥砂浆做防护层。否则,应对型钢表面进行防腐处理。
拆除改装钢烟囱
1砖烟肉齐屋面板以上完全拆除。改换的钢烟囱由薄钢板焊制而成,上段为圆形,底座为方形,以便与下部砖烟囱相 配,中间有一方圆过渡段。烟囱内径及高度与原烟囱相应, 或由计算确定。钢烟肉壁厚根据高度确定, 一般为4~6mm,
2钢烟囱设钢筋混凝土环形基座,净空与砖烟囱相同。截 面为L形,高450mm,宽440mm,竖壁厚与砖烟囱等厚,底板厚 150mm。环向筋为9φ10,径向筋为φ12@250,箍筋为φ6@250。
3环形基座锚固M16地脚螺栓,用以固定L100×75×10支承 角钢。地脚螺栓数量随基座边长B而变:1500≤B≤2000,16个;1000≤B<1500,12个;B<1000,8个。
4钢烟囱座落在支承角钢上,经整平调直后与角钢焊接。 钢烟囱用3根φ8的软纤绳锚固拉接在坚实的屋顶结构上,纤绳 水平投影夹角为60°。钢烟囱外露表面应进行防腐处理。
